1 媒介
1.1 布景
随着经济的急剧发展和城市化过程的加快，好多国路、省路都通到了边远地域，由于农业出产和农夫出行的必要，无数的乡下幼路就与国路、省路形成了大大幼幼的平交路口，国路、省路沿途的平交路口异常的多。另表盘猴子路受路面宽度，植被覆盖和高差影响，极易产生视野盲区。而视野盲区又是造成交通变乱的一大原因，每个交通参加者的安全意识参差不齐，加之此刻交通流量及通畅效能不休增长，驾驶者极易麻木从而导致车辆超速行驶，造成探头交通变乱。
1.2 产品简介
HLSWT由NOPAY钱包自行研发、设计、出产。重要用于弯路车辆预警，T形或Y形平交路口，十自旖交路口等场所。利用窄波束雷达精准检测视野盲区内的车辆；无线通讯技术双机交互；声光报警能干提醒；云数据上传平台互联。安全预警终端拥有自动探测、自动提醒、声光多沉报警，云端互联等特点，能够有效的降低交通变乱的产生并实时感知路路通畅状态。

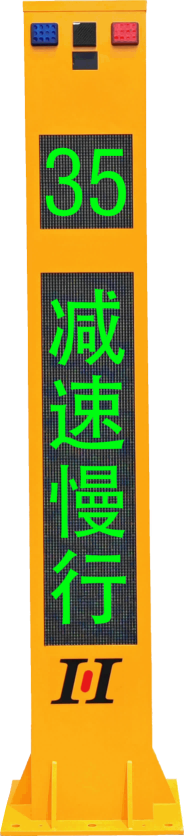

图1 设备表观图
2 技术参数
型号 | SWT(I/C) |
供电电压 | 市电（AC 220V 50Hz）/ 太阳能+蓄电池 |
功耗 | < 20W |
雷达频率 | 80GHz |
雷达调造方式 | FMCW |
雷达监测距离 | 1.2~300m |
最大覆盖车路数 | 4车路 |
通讯方式 | 无线双机通讯，云4G数据通讯，本地RJ45网络通讯 |
无线频段 | 默频470MHz |
发送功率 | 20dBm@Max |
无线传输距离 | 3500m@Max |
报警方式 | 声光报警、测速显示、来车提醒 |
使用工作环境 | 温度领域-20℃～80℃，相对湿度领域0～95%，IP65室表防护 |
表观 | 金属防锈处置，能干色防撞 |
表形尺寸 | 2820*420*320mm(高*宽*厚) |

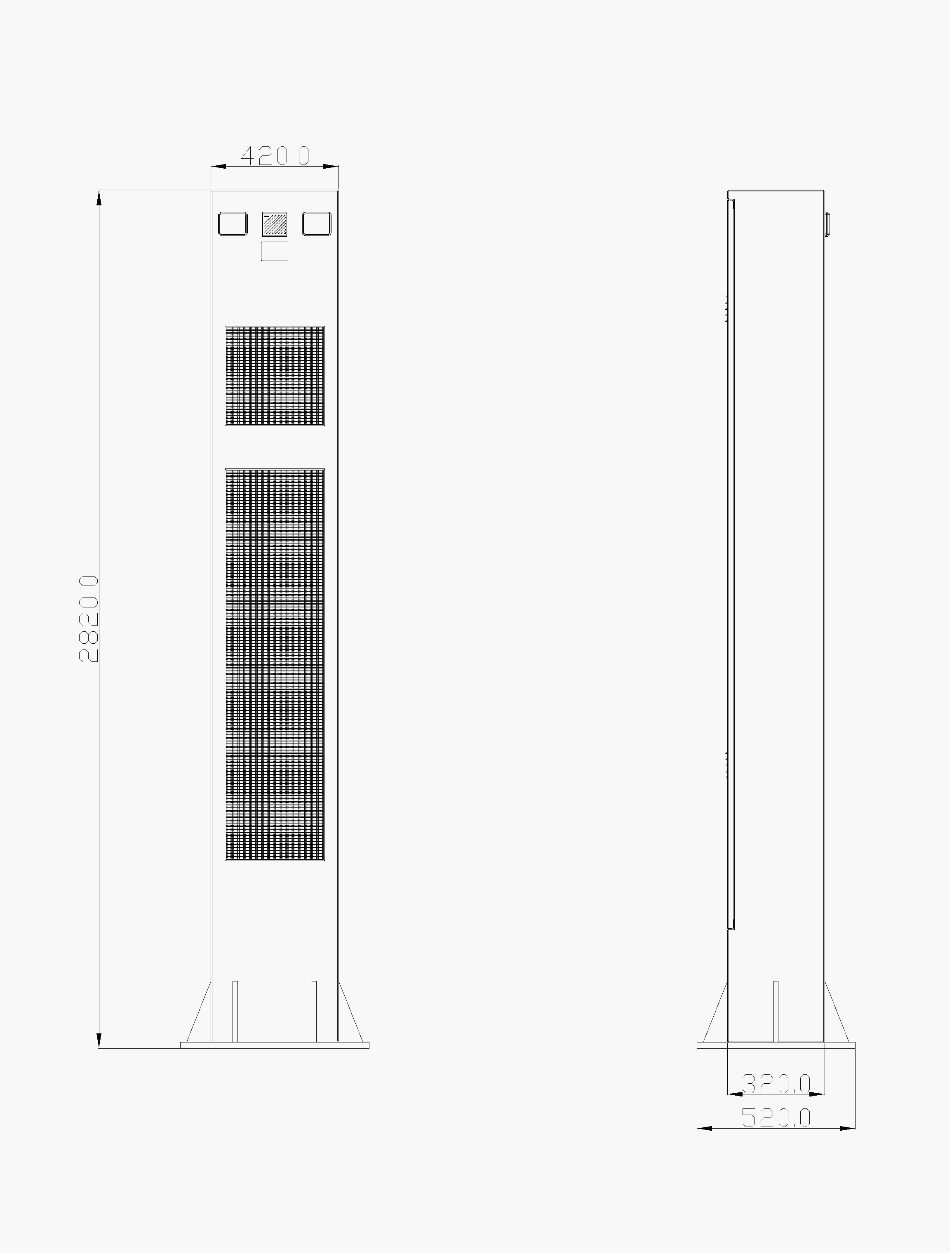

图2装置定位尺寸图

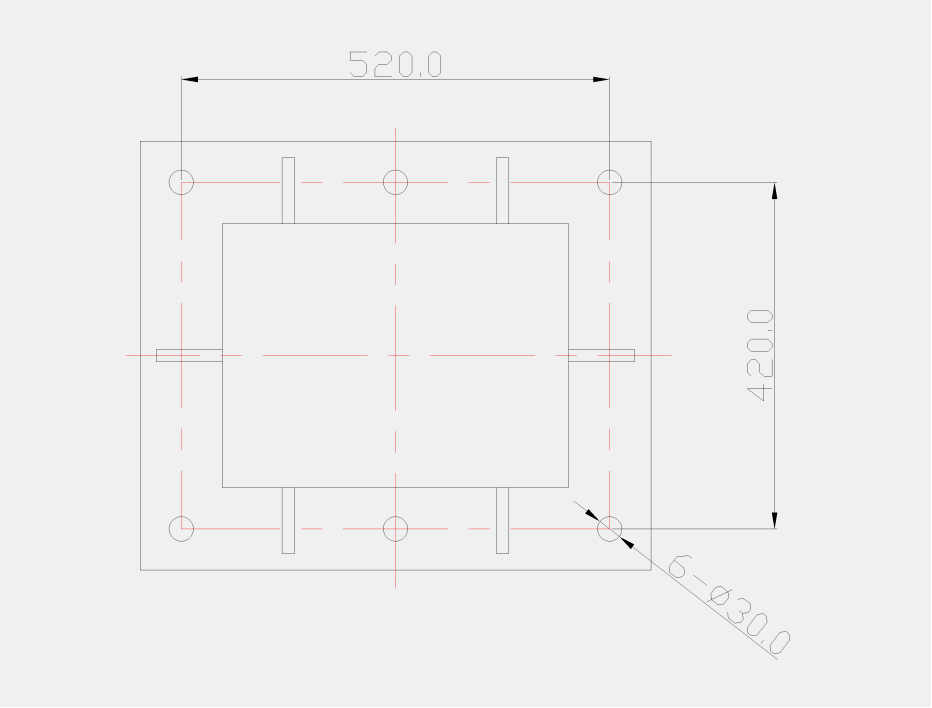

图3安全预警终端底座衔接图
3
系吐澉程

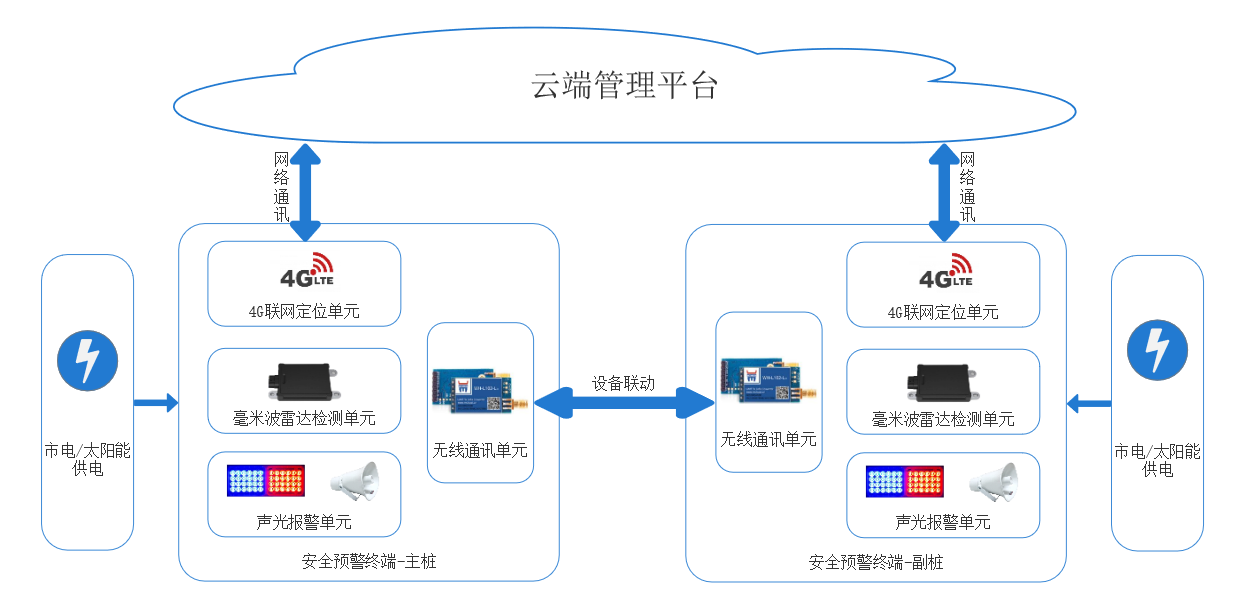

图4系统框架图
如图4所示，最幼系统由一对路路安全预警终端与一套云端治理平台共同组成。系统工作流程：
u 终端由市电/太阳能供电，当毫米波雷达检测到盲区有车辆驶来，自动推算车辆行驶速度并在谍报板上实时显示；
u 终端通过4G网络将设备地位与检测车辆速度上传至治理平台，使得中心实时感知交通断面通畅状态；
u 同时通过无线通讯单元奉告对向设备，有车辆驶入；
u 对向设备声光报警提醒对历来车，同时在谍报板上进行文字提醒。
4 系统特点
? 一体化结构设计，美观、寿命长、装置守护方便。
? 多种供电方式，满足分歧场景使用。
? 云端互联，支持显示远程显示内容批改，支持远程OTA，为交调提供数据支持。
? 探测精度高，探测距离远，最 高可达300米，提前预警预留充足反映功夫，降低通畅风险。
? 无线双机通讯，传输时延低，感知活络度高；
? 声光立体警示，320mm*1600mm双色大屏显示，高音喇叭，警示成效强。
? 支持车辆速度检测，超速判定，选取分歧的色彩字体进行速度提醒。
5 典型利用
5.1 弯路预警

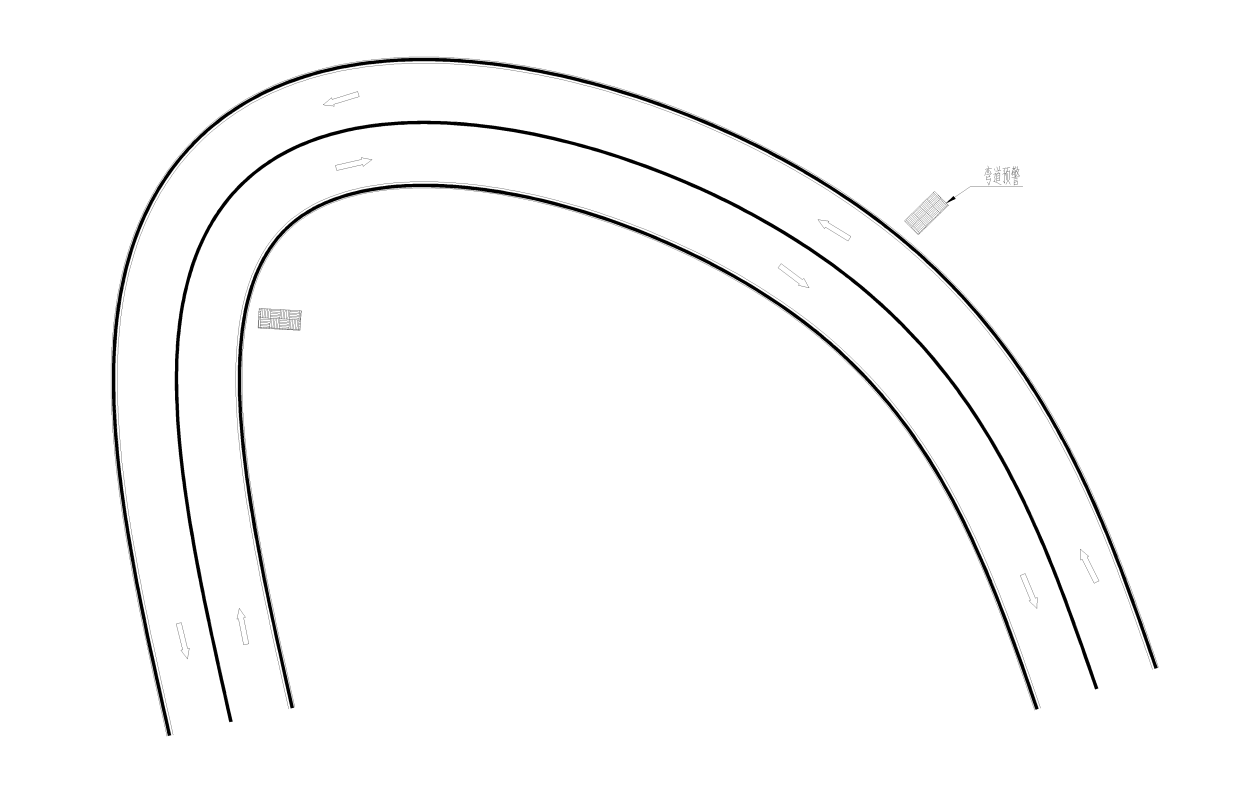

图5 弯路预警装置示意图
5.2 T形平交路口预警

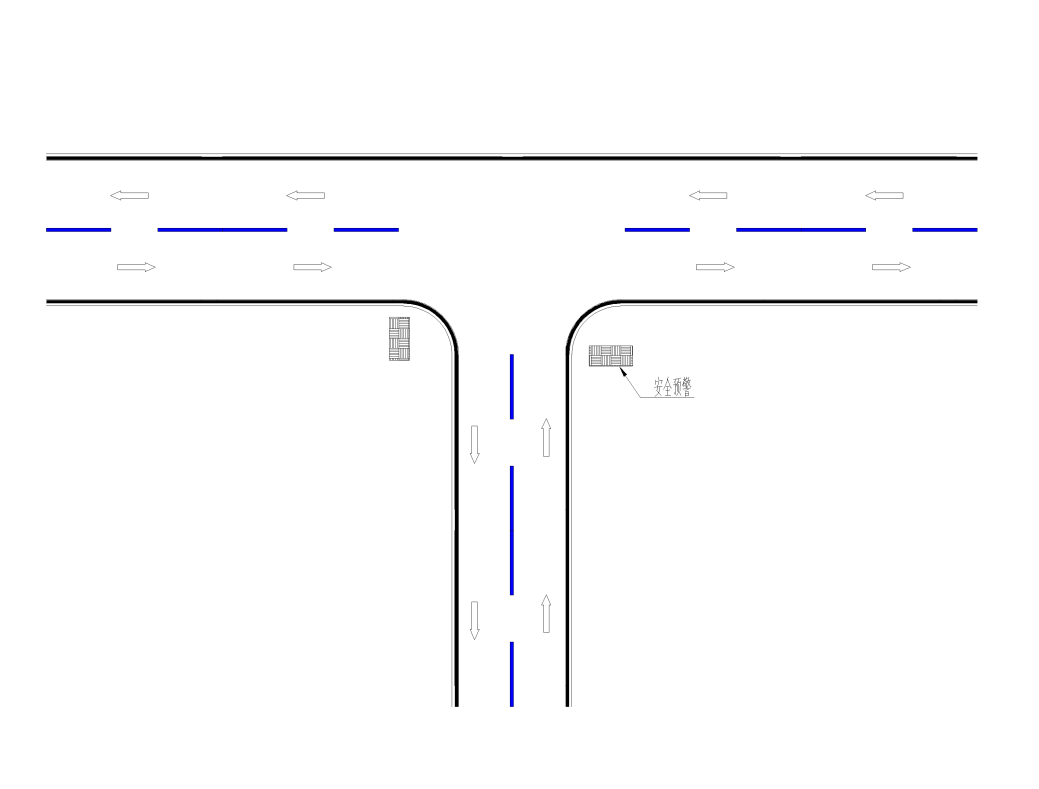

图6 T型平交路口装置示意图
5.3 十自旖交路口预警

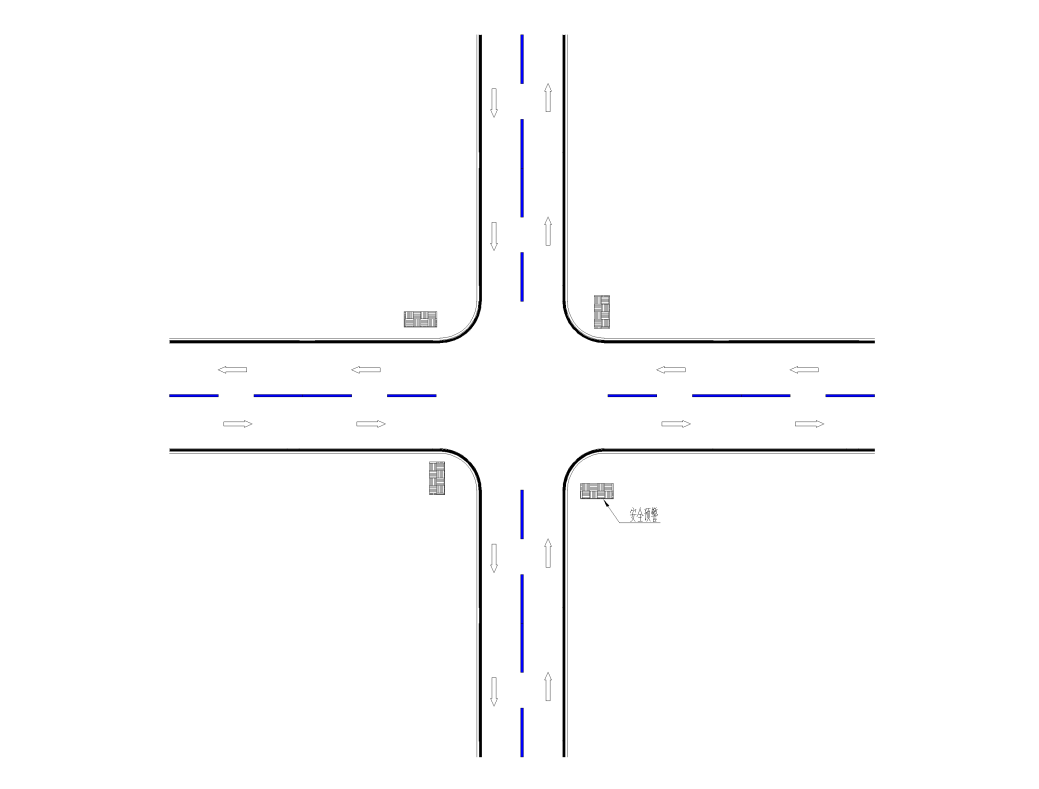

图7 十自旖交路口装置示意图
